دوربین مداربسته تحت شبکه یا IP Camera چیست ؟

دوربین مدار بسته تحت شبکه

دوربین مدار بسته تحت شبکه یا دوربین مداربسته آی پی از نظر شکل ظاهری مشابه دوربین های مداربسته آنالوگ میباشند.
با این تفاوت عمده که تصاویر را بصورت دیجیتال پردازش و ارسال می کند.

در دوربین های مداربسته تحت شبکه به جای کابل کواکسیال یا کابل RG ، کابل شبکه وظیفه انتقال تصویر ، انتقال صدا و تامین برق دوربین را انجام میدهد.

البته همه ی دوربین ها میتوانند بصورت مجزا به منبع تغذیه یا همان آداپتور دوربین نیز وصل شوند.

پروتکل Onvif چیست ؟

 بسیاری از دوربین های مداربسته تحت شبکه برای سازگاری با نرم افزار کنترل دوربین مداربسته برای کامپیوتر جهت ضبط و پخش زنده نصب می شود
و یا حتی نصب و تنظیمات NVR باید از پروتکل Onvif  پشتیبانی کنند.

ONVIF در واقع یک انجمن جهانی برای ایجاد یک استاندارد عمومی در ساخت و ارتباط دوربین های مداربسته تحت شبکه است.

واژه Onvif مخفف Open Network Video Interface Forum (انجمن ارتباط باز ویدئویی شبکه) است.

این انجمن با هدف ایجاد یک استاندارد جهان مشمول برای ارتباط دوربین های شبکه بدون توجه به تولید کنندگان آن ساخته شده است.

کیفیت دوربین مداربسته تحت شبکه

دوربین های مداربسته تحت شبکه دارای کیفیت بسیار بالایی نسبت به دوربین های آنالوگ و یا حتی دوربین AHD ، دوربین HDCVI و دوربین HDTVI دارند.

این دوربین ها با کیفیت VGA تا 20مگاپیکسل و حتی در بعضی از برند های خاص بیشتر از 20 مگاپیکسل در بازار عرضه میشوند.

دوربین های مداربسته تحت شبکه قابلیت فیلم برداری با 60فریم بر ثانیه را دارد که لحظه ای اجازه جاماندن تصویر به کاربر نمیدهد.

دوربین های سرعت سنج پلیس یا همان دوربین کنترل سرعت پلیس راهور نیز با استفاده از همین مزیت است که قدرت تشخیص بالایی دارد.

قیمت دوربین مداربسته تحت شبکه

دوربین های تحت شبکه با توجه به مارک یا برندشان قیمت های مختلفی دارند.

اما بطور میانگین دوربین های تحت شبکه یا همان دوربین های مداربسته IP در مدل های پایین ( از 1.3 تا 4 مگاپیکسل ) اختلاف قیمت ناچیز بالاتری با مدل های مشابه مانند دوربین های HDCVI یا HDTVI و دوربین های AHD دارند.

قطعا با توجه به کیفیت و امکانات بالای این دسته از دوربین ها کاربران بیشتری را به خود اختصاص داده است.

[adinserter name=”Block 2″]

مزایا دوربین تحت شبکه

دوربین های تحت شبکه یا IP Camera  با استفاده از پورت شبکه (Fast Ehternet) با استفاده از پروتکل TCP-IP به تجهیزات شبکه متصل میشوند.

حال با این قابلیت تمام امکانات در شبکه شامل ،انتقال تصویر با استفاده از راه اندازی لینک وایرلس ،نصب دوربین های تحت شبکه در نقاط مختلف و تجمیع تصاویر در کنار هم بصورت منسجم و ضبط تصاویر در یک نقطه را برای کاربران محیا می کند.

سیم کشی را بطور چشم گیری کاهش میدهد.
بطوریکه نیازی نیست برای هر دوربین یک کابل شبکه تا مرکز دوربین ها یا همان دستگاه ضبط تصاویر دوربین تحت شبکه NVR کشیده شود.

آموزش نصب دوربین مدابسته تحت شبکه

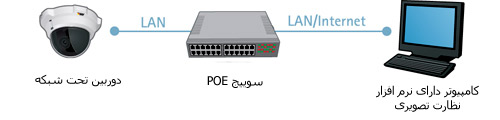

    تجهیزات مورد نیاز جهت نصب و راه اندازی یک سیستم امنیتی بر مبنای شبکه به صورت کلی بشرح زیر می باشد:

دوربین مدابسته تحت شبکه

1 – دوربین مدار بسته IP : این دستگاه وظیفه دریافت تصاویر را برعهده دارد و ورودی آن کابل شبکه می باشد .
2 – دستگاه NVR : هسته اصلی سیستم مداربسته است و پس از دریافت تصاویر، آنها را ضبط میکند یا نمایش می دهد.
3 – هارد دیسک : داخل دستگاه NVR نصب شده و حافظه ذخیره سازی تصاویر را تامین می کند .
4 – آداپتور : این دستگاه وظیفه تبدیل ولتاژ برق شهر به 12 ولت را عهده دار می باشد تا تغذیه دوربین ها را فراهم کند .
5 – سوئیچ : از این دستگاه برای انشعابات درون شبکه استفاده می شود .
6 – کابل شبکه : وظیفه ایجاد ارتباط بین دوربین ها و شبکه را برعهده خواهد داشت .
7 – کابل برق : وظیفه انتقال برق از آداپتور به دوربین را برعهده دارد. در صورتی که دوربین ها به صورت POE در این سیستم تغذیه شوند ، نیازی به برق رسانی مستقیم نخواهد بود .
8 – اتصالات شبکه : سر فیش ها و سوکت های مورد نیاز برای اتصال کابلها به تجهیزات درون سیستم .

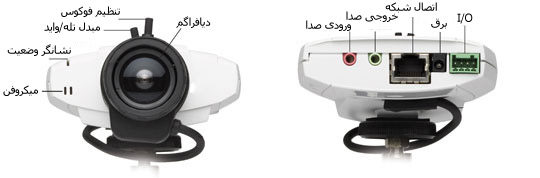

دوربین مدار بسته IP

     تجهیزات جهت نصب :

1⃣ داکت: یک حفاظ پلاستیکی درب دار است که روی دیوار نصب شده و کابل ها جهت صدمه ندیدن از درون آن عبور داده می شوند .
2⃣ لوله فلکسی : لوله ای انعطاف پذیر و معمولا فلزی با روکشی پلاستیکی می باشدکه به جهت حفاظت کابلها در محیطهای غیر مسقف استفاده می شود .
3⃣ لوله فلزی: لوله ای غیر منعطف و محکم است که وظیفه حفاظت کابلها در محیط های صنعتی را برعهده دارد . لوله فلزی دسترسی به کابلها به صورت مستقیم را غیدوربین مدار بسته تحت شبکه یا IP Cameraر ممکن می سازد.
4⃣ باکس پلاستیکی: غالبا برای جا دادن آدپتور دوربین ها و یا اتصالات آنها در کنار دوربین و یا بین انشعابات کابلها برای پوشش دادن سربندها استفاده می شود .

    تجیهزات جانبی :

     یو پی اس | ‏UPS : وظیفه تامین برق مورد نیاز سیستم در صورت قطع برق شهر را بر عهده دارد .
     میکروفن: به جهت دریافت صدا استفاده می شود .
